Linha Evo
Icônica insersora, capaz de se adaptar com notável flexibilidade às diferentes necessidades.

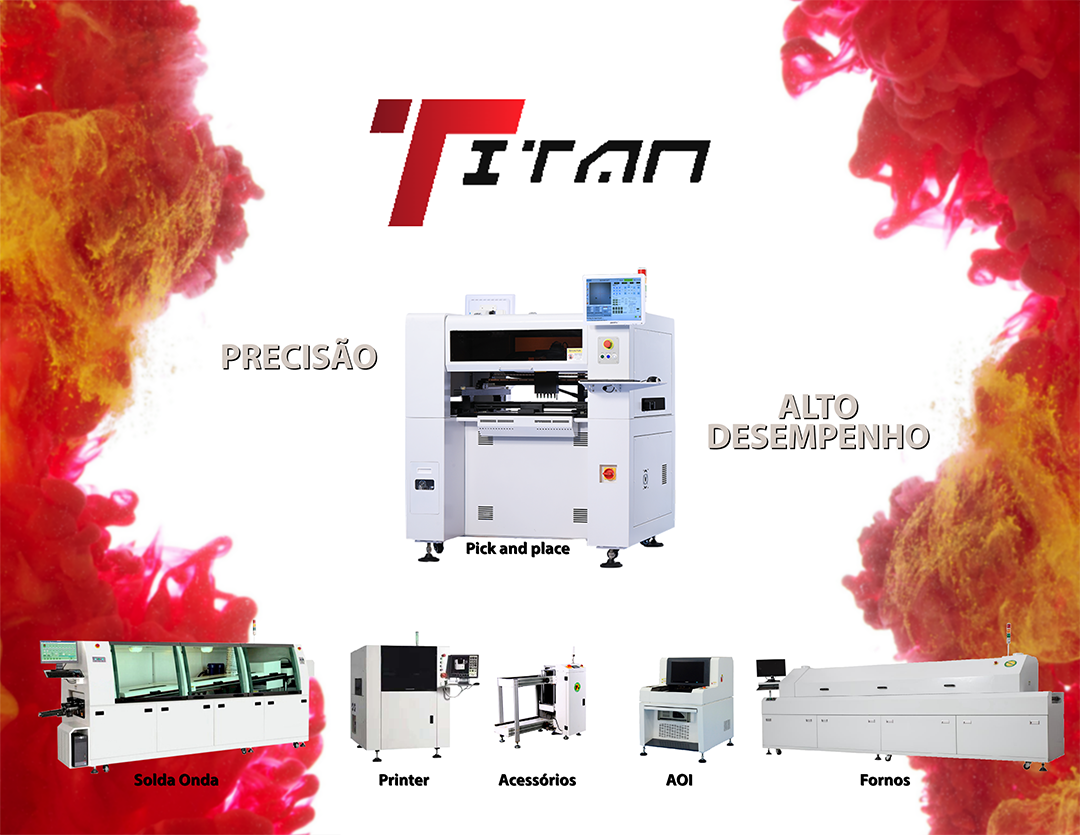

Linha Titan
A Tws Automation do Brasil traz toda a tecnologia dos equipamentos Titan, aliando suporte de qualidade e preços acessíveis.

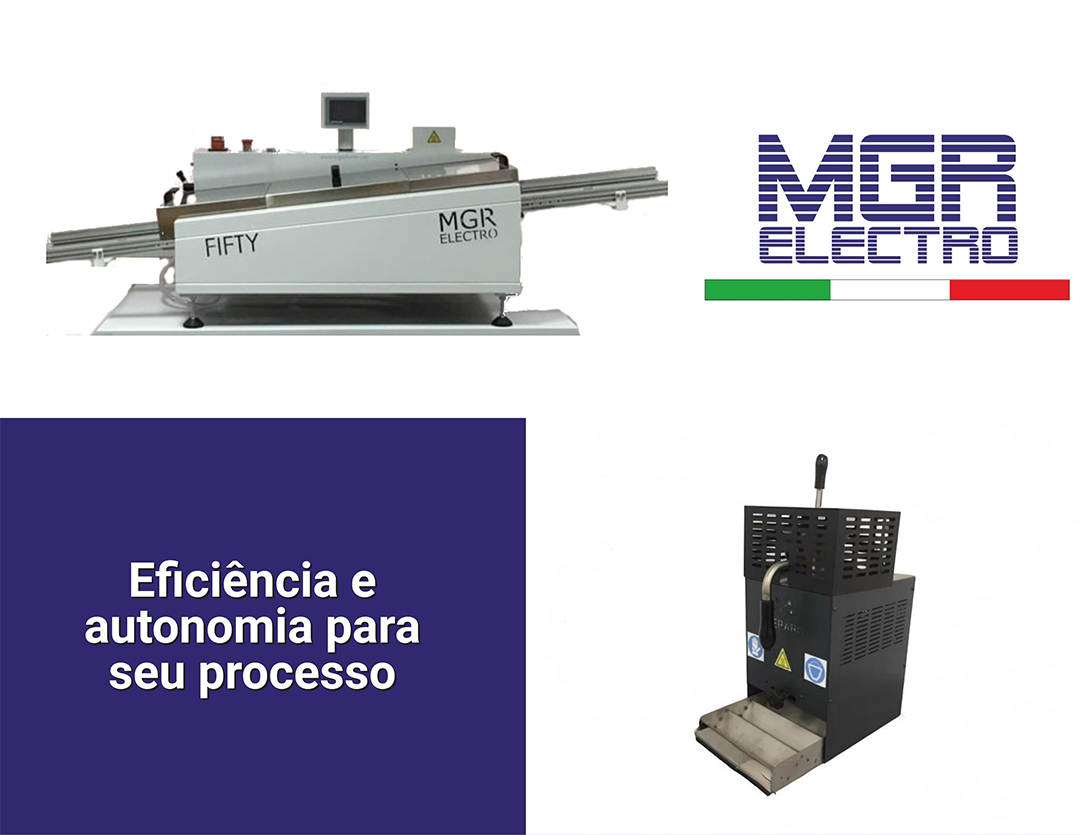

Linha MGR
Conta com o separador de borra desenvolvido para recuperar de óxidose e a máquina de solda desenvolvida para produções de SMD/PTH

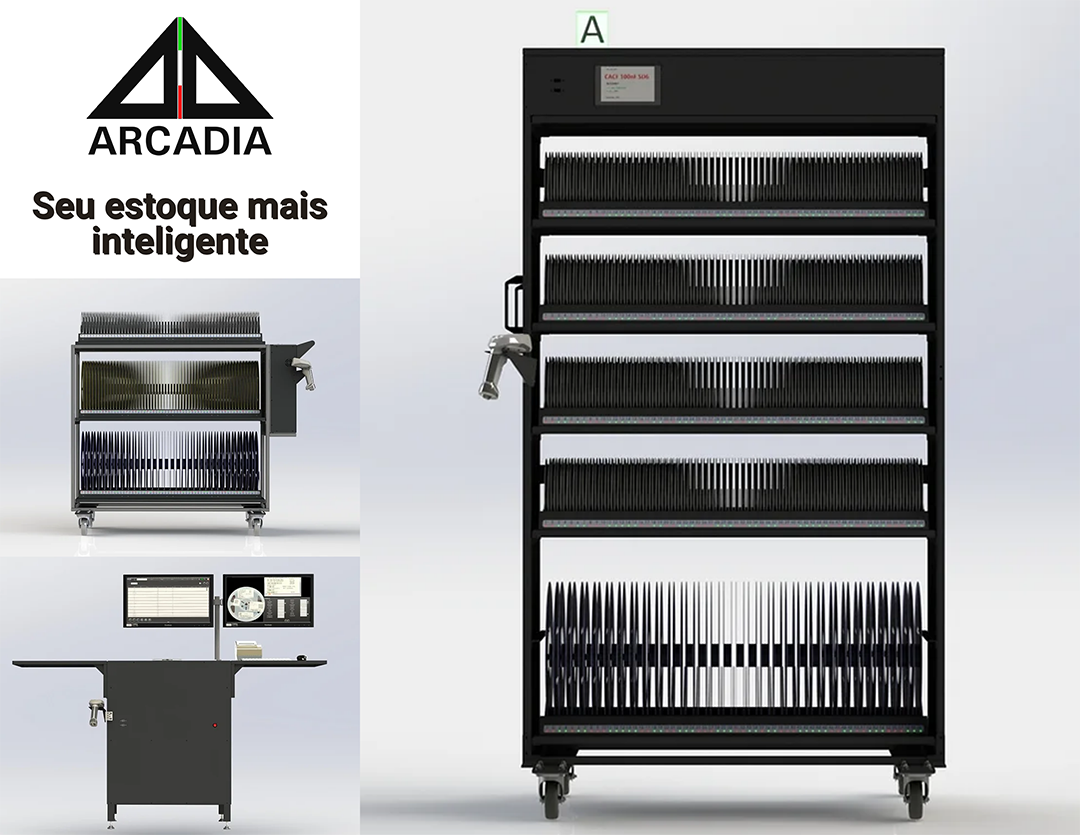

Linha Arcadia
Arcadia - Sistema inteligente avançado de controle de estoque de componentes SMD.
Simples, prática e confiável!
São as características que fazem desta printer a melhor opção para quem está iniciando no mundo SMD.
Precisão e repetibilidade!
A SR2700/2720 conta com um sistema motorizado de acoplamento placa/stencil e também de passagem dos rodos, assegurando um processo estável para os casos de fine pitchs e BGAs. Possui também um sistema de cameras para auxiliar o alinhamento.
Semi-automática
A impressora serigráfica semi-automática SR2720 é voltada para impressão de placas longas como painéis de iluminação por exemplo. Diferente da SR2700, possui a passagem dos rodos da esquerda para a direita, facilitando a manipulação dos rodos, placa de circuito impresso e o próprio quadro. Possui todos os recursos da SR2700, como alinhamento por câmera, subida e descida vertical com controle de velocidade de separação, velocidade de passada do rodo controlada eletronicamente e ajuste de posição do stencil através de 3 pontos.
Automática!
Com sistema de reconhecimento de fiduciais na placa e no stencil, proporciona um alinhamento preciso sem necessidade de intervenção do operador.
A linha de insersoras Quadra já é mais do que conhecida no Brasil. Desde sua estreia no mercado brasileiro até os dias atuais, a insersora pick and place atende todo o tipo de montagens de pequeno e médio porte, sempre com foco em simplicidade de operação, flexibilidade e confiabilidade.
Em sua última versão, a Quadra DVC Evo Black utiliza motores tipo brushless, o que reduz vibrações e ruídos na linha de montagem. Capaz de montar desde componentes 0201 até 50mm de lado através de fitas, varetas, bandejas e até mesmo do exclusivo alimentador de LED convencional. Veja mais detalhes da pick and place abaixo!
Flexibilidade e precisão para pequenas e médias montagens em SMD.
SOLICITE UM ORÇAMENTO
Desde o dosador até o conveyor para montagem de placas grandes, a Quadra DVC Evo Black disponibiliza uma grande variedade de acessórios tornando-se uma aliada extremamente flexível.
Diversos bicos para captura de componentes comuns ou especiais, dosador para cola ou pasta.
Com sistema operacional Linux e interface em português, permite aos usuários iniciantes uma rápida compreensão das funções e recursos do equipamento assim como facilita a adaptação de usuários mais experientes.
SOLICITE UM ORÇAMENTO
Fabricada na China, a linha Titan conta com 3 fábricas somando mais de 10000m² de área fabril, 150 funcionários. O time
de pesquisa e desenvolvimento possui engenheiros com mais de 15 anos de experiencia no mercado SMD. Sempre
focados em equipamentos profissionais de manufatura SMD como printers, pick-and-places, fornos, máquinas de solda
onda entre outros.
Com alta qualidade, preços competitivos, facilidade de operação e economia de energia, os produtos
da linha Titan são muito populares no mercado interno Chinês e também ao redor do mundo.
A Tws Automation do Brasil traz toda a tecnologia dos equipamentos Titan, aliando suporte de qualidade e preços
acessíveis, buscando sempre oferecer as melhores soluções em montagem SMD de forma a atender todos os nichos de
mercado.
| Modelo | T2 | T4 | T4L | T6L | T8L | T600S | |
|---|---|---|---|---|---|---|---|
| Tipo | Bancada | Piso | |||||
| Cabeças de montagem | 2 | 4 | 4 | 6 | 8 | 6 | |
| Quantidade de alimentadores | 25 | 46 | 46 | 60 | 70 | 82 | |
| Velocidade de montagem | Inspeção Off (CPH) | 6000 | 7000 | 8000 | 13000 | 15000 | 16000 |
| Inspeção On (CPH) | 5000 | 5000 | 6000 | 10000 | 12000 | 14000 | |
| Altura Max Componente mm | 5,5 | ||||||
| Tamanho PCI | Min (LxC) mm | 50x50 | |||||
| Max (LxC) mm | 295x420 | 300x480 | 370x650 | 380x650 | |||
| Câmeras | Total | 2 | 6 | 6 | 8 | 10 | 9 |
| Cabeça | 1 | ||||||
| Alta-Velocidade | 1 | 4 | 4 | 6 | 8 | 6 | |
| Alta-Precisão | 0 | 5 Megapixel | 8 Megapixel | ||||
| Correção visual | 0 | 1 | |||||
| Motorização Eixos XY | Motor de Passo | Servo Motor Panasonic | |||||
| Sistema de motores | Driver Digital de alta precisão | Driver alta velocidade DPS Panasonic | |||||
| Sistema de tração eixos XY | Correias | Fuso | |||||
| Precisão de posicionamento | 0,01mm | ||||||
| Tipos de alimentadores | Alimentadores Pneumáticos de 8/12/16/24/32/44mm, Alimentadores eletrônicos de 8/12/16/24mm, alimentador de vareta vibratório, bandeja | ||||||
| Tamanhos de componentes montados | Menor | 0402 | 0201 | ||||
| Maior | 15x15mm | 45x45mm (passo entre terminais ≥0,3mm, SSOP, QFP, BGA etc) | |||||
| Dimensões máquina (CxLxA) mm | 1050x850x660 | 1180x1080x880 | 1095x1165x1400 | 1335x1230x1420 | 1500x1280x1410 | ||
| Peso máquina Kg | 100 | 450 | 500 | 550 | 680 | 680 | |
| Tensão (v) / Consumo elétrico (w) | 220v / 300w | 220v / 600w | 220v / 750w | ||||
| Pneumática | 5-6 bar | ||||||
Possibilidade de utilização de feeders do tipo pneumático trazendo praticidade e custo-benefício mas também do tipo eletrônico, permitindo maior precisão e velocidade no avanço de componentes.
Câmeras específicas para cada situação. Para componentes de velocidade, utiliza câmeras individuais para cada cabeça inspecionando e corrigindo posição e rotação de forma mais rápida. Já para componentes maiores, utiliza uma câmera de alta resolução e grande FOV, garantindo um posicionamento preciso.
Utilizando-se bicos Juki, traz conveniência e durabilidade. Com molas especialmente desenvolvidas para maximizar a capacidade de pega e retenção de componentes de diversos tamanhos.
Através de uma interface personalizada e utilizando ambiente windows, permite fácil interação entre o operador e as funções da máquina.
Com sistema de conveyor, permite a montagem de uma placa enquanto uma já fica na espera para ser montada e outra que já foi montada aguarda a saída, garantindo assim um processo fluido e com menos intervenção humana.
Todas as máquinas da série L utilizam sistema de movimentação por meio de fuso e motores tipo servo AC, garantindo maior velocidade e precisão nos movimentos dos eixos XY. Os motores e os drivers são Panasonic, trazendo qualidade e confiabilidade para os equipamentos.
Disponíveis em diversos tamanhos (de 1 a 4 zonas de aquecimento), com design subindo do chão à bancada, a série Evo proporciona uma performance de soldagem para lead free otimizada em um compacto design multi-zona.
Alta eficiência de isolamento, para reduzir perdas de calor e minimizar gastos de energia, traçador de perfil integrado, interface amigável touchscreen para ajustar os parâmetros do processo, resistências e circuladores de ar de longa duração e com opcional de conveyor para atender todas as necessidades e melhor valor de mercado.
| 1385Evo | 1320Evo | 1150Evo | 850 | |
|---|---|---|---|---|
| Nº de Zonas (aquecimento + resfriamento) | 4+1 | 4+1 | 2+1 | Câmara de aquecimento |
| Tipo Conveyor | Esteira (opcional trilho) | Esteira | Esteira | - |
| Min-Max conveyor (mm) | 400 (Esteira) 235 (Esteira com trilho) 40-325 (Apenas trilho) | 400 | 400 | Tamanho máximo PCI: 330x240 mm |
| Velocidade Min-Max esteira (mm/min) | 100-500 | 100-500 | 100-500 | - |
| Abertura acima conveyor (mm) | 34(esteira) 23(trilho) | 34 | 34 | 120 (acima da grade) |
| Temp Max (ºC) | 300 zonas 1,2,3 e 350 zona 4 | 300 zonas 1,2,3 e 350 zona 4 | 300 zona 1 350 zona 2 | 350 |
| Dimensões (LxPxA cm) | 110(211)x126x135 | 145x70x50 | 90x90x50 | 65x60x20 |
| Peso (Kg) | 290 (390) | 130 | 105 | 16 |
O RT04 é um gravador de temperatura de 4 canais. É um acessório indispensável para o ajuste fino do processo de soldagem SMT. Ele permite que o usuário melhore a configuração dos parâmetros do forno, otimize a produção e verifique a qualidade do processo de soldagem, observando apenas o gráfico temperatura x tempo. O dispositivo usa quatro micro-termopares Ni-Cr-Ni tipo K para obter medições precisas e respostas de alta velocidade. É embalado em uma caixa rígida, incluindo todo o necessário para iniciar a operação de gravação.
Caixa inclui: 8 tipo k termopares (4x0,5mt + 4x3mt), cabo usb, caneta usb, fita kapton, escudo protetor, composto de silicone de transferência de calor.
O Stencil Frame da TWS Automation é um produto que possibilita redução do espaço necessário para armazenamento de stencil. Para empresas que possuem alta variedade de produtos, o espaço necessário para armazenagem dos stencil torna-se um problema que pode ser solucionado com este produto. Com o Stencil Frame, os stencils são adquiridos do fabricante sem o quadro, sendo montados diretamente na estrutura do Stencil frame e esticados para serem utilizados. Após seu uso, o stencil é removido e armazenado enquanto outra lâmina de stencil é instalada no Stencil Frame para ser utilizada na produção.
Aliado com o TWS52 que é um rack para armazenar apenas as lâminas dos stencils, o Stencil Frame torna-se uma solução elegante para empresas que estão em busca de otimizar o espaço físico de suas fábricas.
SOLICITE UM ORÇAMENTOTWS Automation é uma empresa Italiana estabelecida em 1997 com a estratégia precisa de satisfazer as necessidades de pequenos e médios volumes de produções do mercado de SMT. Desde então, mais de 1.600 linhas, tipicamente compostas por uma impressora serigráfica, uma insersora e um forno, foram entregues em todo mundo.
A TWS Automation do Brasil foi criada em 2008, com sede em Caxias do Sul – RS, com o intuito de fabricar e distribuir seus equipamentos no mercado Brasileiro, conta hoje com cerca de 300 linhas de máquinas instaladas em todo o território Brasileiro.
A TWS Automation é parte do Grupo TWS, um desenvolvedor e fabricante de sistemas especiais de navegação para aplicações marinhas aeronáuticas e automotivas.
Originalmente, a TWS Automation foi criada com foco, em clientes alvo, empresas similares cuja demanda é fracionada em quantidades que vão de dezenas a dezenas de milhares de peças.
E, de fato, o Grupo TWS não foi apenas o primeiro cliente, mas, durante sua expansão, aumentou o número de máquinas ao invés de adquirir uma linha de maior volume que comprometeria a flexibilidade.
Ao longo dos anos, a TWS enriqueceu o leque de máquinas e acessórios, enquanto a velocidade e precisão de seus produtos evoluiram com o avanço das tecnologias, mas sem nunca mudar sua filosofia.
As máquinas da TWS Automation oferecem o melhor compromisso entre performance e simplicidade, fazendo assim a manutenção acessível à maioria dos usuários e evitando assim o custo elevado de contratos de manutenção, enquanto um design descomplicado concebido para funcionalidade oferece o melhor formato para a indústria, poupando espaços dentro da fábrica.
Tudo isso é possível através dos crescentes e avançados recursos técnicos do grupo, permitindo desta forma uma aproximação total interna de todos os aspectos das suas máquinas, de design mecânico aos eletrônicos e software, ao contrário do que a maior parte dos competidores que escolhem métodos de integração de sistemas padronizados disponíveis no mercado (ex. Motores, sistemas de visão, bibliotecas de software, etc.)
Devido a abordagem de alta customização, os produtos da TWS Automation ainda não possui concorrente no mercado com acessibilidade, qualidade, setup rápido e quantidade de alimentadores quando as necessidades das empresas vão de prototipagem até médias produções.
Se é novo no mercado de SMT ou está em busca de uma solução eficiente de montagem de PCI.
Nossa rede oficial de distribuição, consiste em mais de 30 companias nos cinco continentes para atender os clientes com Rapidez, Eficiência e um serviço de pós venda Altamente qualificado. Fábrica em Caxias do Sul para atender o mercado Sulamericano.
Leque completo de produtos de primeira linha para montagem eletrônica. Instalação e treinamento para otimizar sua produção.
