Titan
Fabricada na China, a linha Titan conta com 3 fábricas somando mais de 10000m² de área fabril, 150 funcionários. O time de pesquisa e desenvolvimento possui engenheiros com mais de 15 anos de experiência no mercado SMD. Sempre focados em equipamentos profissionais de manufatura SMD como printers, pick-and-places, fornos, máquinas de solda onda entre outros.
Com alta qualidade, preços competitivos, facilidade de operação e economia de energia, os produtos da linha Titan são muito populares no mercado interno Chinês e também ao redor do mundo.
A Tws Automation do Brasil traz toda a tecnologia dos equipamentos Titan, aliando suporte de qualidade e preços acessíveis, buscando sempre oferecer as melhores soluções em montagem SMD de forma a atender todos os nichos de mercado.

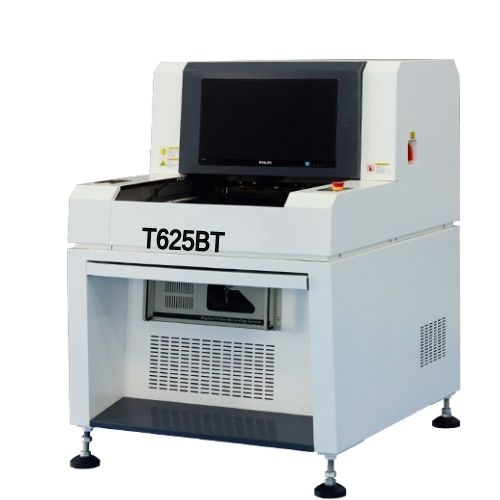

Modelo | Modelo T625BT |
Câmera | 5Megapixel Gigabit de alta velocidade |
Resolução de Imagem | 10/15/20 micro/pontos (opcional), Padrão 15micro/pontos (Corresponde a FOV: 36*30mm). |
Conjunto ótico | Lente teleobjetiva a nível 5.0 MP, profundidade de campo: 8-10mm. |
Iluminação | Anel de iluminação LED RGB multi-ângulo |
Controle de iluminação | Controle digital de corrente constante |
Tempo proces. img. 0201 Chip | <10ms |
Tempo proces. img por imagem | <170ms |
Inspeção | Utiliza múltiplos algorítmos de comparação simétrica como por exemplo WIDM、Tecnologia de contraste colorido、Extração de cor, similaridade, tecnologia de comparação de dois valores, OCR/OCV e assim por diante. |
Software / Algoritmos | Modelo T625BT |
Comparação de modelos | Comparação automática entre um modelo previamente definido e a amostra, é calculada uma porcentagem de semelhança para avaliar se está correto. |
Detecção inteligente | Software inteligente, a amostra e o valor de saída são atualizados sem a intervenção humana. |
Detecção Círculo | Busca automática de circulo, posição e calculo do raio do circulo. |
Detecção de polaridade | De acordo com a posição das imagens do componente, detecta se o elemento esta reversamente polarizado. |
Detecção de curto | Através de brilho, é avaliado através de uma janela de inspeção se há presença de curto. |
Média de brilho | Janela inspeciona o brilho médio |
Brilho Máximo | Definição máxima de brilho na área média dentro de uma janela de inspeção, e gera um valor de saída. |
Brilho Mínimo | Definição mínima de brilho na área média dentro de uma janela de inspeção e gera um valor de saída. |
Amostra de luminância | Extrai o valor de brilho de uma janela e define uma porcentagem. |
Intervalo de brilho | Intervalo de valores de brilho em uma janela de inspeção. |
Software | Modelo T625BT |
Algoritmo - Deslocamento relativo | Exibe o valor que o componente está deslocado em X e Y |
Algoritmo - Reconhecimento de caracteres | Identificação automática de letras e números em um elemento. |
Algoritmo - Detecção de extremidades | Rastreamento inteligente de componentes através de seus terminais, calculando o ângulo do componente |
Algoritmo - Análise geral | Análise geral da placa para detecção de itens desconhecidos |
Algoritmo - Identificação de código de barras | Identificação inteligente de códigos de barra com uma ou duas dimensões. |
Vel. proc. img. por FOV | <170ms |
Vel. proc. img. por velocidade de movimento | Max: 700mm/s |
Vel. proc. img. por velocidade de detecção | 3500mm2/s |
Características | A função IPE (Image processim expression), permite ao usuário utilizar uma simples expressão personalizada para a fonte de imagem, com diferentes algoritmos que podem ser combinados de forma a conseguir diferentes efeitos, podendo assim maximizar a taxa de detecção de erros e reduzir a taxa de falsos positivos. O sistema de captura de imagem do AOI pode entender uma trama de pixels, onde cada dado tenha de 1 a 4 canais, as expressões IPE podem calcular independentemente cada pixel da imagem, gerando uma nova imagem. |
Operação | Figuras, Formas, Programação Offline e debug, posicionamento preciso, processo rápido, permite debug offline e remoto, não afetando a rotina de trabalho do equipamento. |
Fiduciais - Qtde de pontos | Normalmente são tuilizados 2 ou mais pontos fiduciais |
Fiduciais - Velocidade de detecção | 0.5s/pcs |
Testes - Impressão de pasta de solda | Deflexão, Wuxi, Ausencia, Excesso, quebra, contaminação, curto |
Testes - Posicionamento | Ausência, deslocamento, rotação, levantamento, pad sem contato, virado, polaridade invertida, falha, danificado, contaminação, curto, terminais tortos em mais de uma posição em circuitos integrados. |
Testes - Solda pós refusão | Ausência, deslocamento, rotação, levantamento, pad sem contato, virado, polaridade invertida, falha, danificado, contaminação, curto, Wuxi, pouca solda, solda, falsa solda, solder balls, terminais tortos em mais de uma posição em circuitos integrados. |
Testes - Solda pós onda | Inserção do terminal, Wuxi, pouca solda, solda, Falsa solda, solder ball, furo metalizado, curto. |
Adesivo | Ausência de componentes, deslocamento, rotação, elevação, lateral alto, fundo para cima, polaridade reversa , componente errado, componente danificado, adesivo bom. |
